Стабилитрон Д814Д представляет собой полупроводниковое устройство, которое применяется для обеспечения стабильности напряжения в электрических цепях. Он относится к классу высокочастотных и мощных элементов. Его структура обеспечивает надёжную работу в широком диапазоне рабочих условий. Он является непременной частью многих электронных устройств, включая источники питания, стабилизаторы напряжения и другие схемы, требующие стабильной работы при переменных условиях.
Распиновка

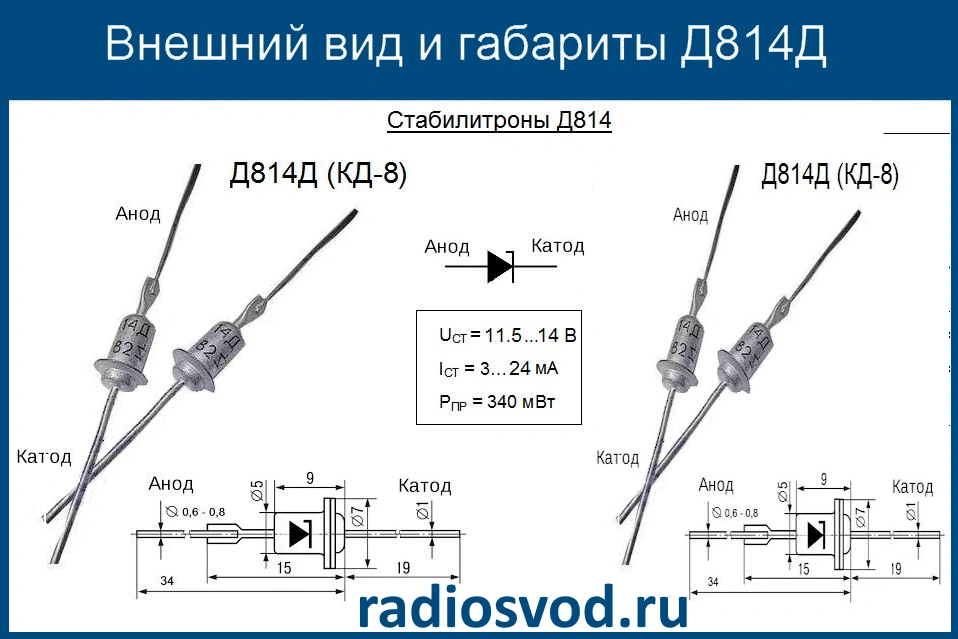

Стабилитрон Д814Д имеет корпус КД-8 — металлостеклянный. Корпус содержит два контакта, которые являются следующими:
- Контакт 1 (Анод).
- Контакт 2 (Катод).
Более новые версии устройства делаются уже в корпусе KD-3A.
Характеристики
Максимальные характеристики стабилитрона Д814Д:
- Допустимая рассеиваемая мощность: Т< +35ОС – 340 мВт; Т=+100ОС – 200 мВт; Т=+125ОС – 100 мВт.
- Прямой ток до 100 мА (постоянный).
- Ток стабилизации, при температуре воздуха (Т): Т=+35ОС – от 3 до 24 мА; Т=+100ОС– от 3 до 14 мА; Т=+125ОС – от 3 до 7,2 мА.
- Интервал рабочих температур от -60ОС до +125ОС.
Таблица электрических характеристик:
| Название параметра | Символьное обозначение | Значение |
|---|---|---|
| Напряжение стабилизации (UСТ) | -60°C | 10…14 В |
| +25°C | 11,5…14 В | |
| +125°C | 11,5…15,5 В | |
| Температурный коэффициент для UСТ | -60°C…+125°C | не более 0.095 %/°C |
| Временная нестабильность для UСТ | -60°C…+125°C | до ±1% |
| Отклонение UСТ через 5 с момента | ||
| включения и в течении 10 с | не более 280 мВ | |
| Постоянное прямое напряжение (UПР) | -60°C…+125°C | до 1 В (при IПР= 50 мА) |
| Обратный ток | ||
| (если UОБР= 1 В ) | до 0.1 мкА | |
| Дифференциальное сопротивление (RД) | +25°C | до 18 Ом |
| -60°C…+125°C | до 35 Ом |
Эти характеристики предоставляют полное представление о возможностях и ограничениях стабилитрона Д814Д при различных условиях работы.
Аналоги
Существует несколько аналогов Д814Д, которые могут использоваться в аналогичных электронных схемах. Вот некоторые из них:
- 2С516В;
- BZX79-C13;
- 1N4912.
Эти эквиваленты обладают схожими характеристиками и могут быть использованы как замена стабилитрону Д814Д. Выбор конкретного аналога зависит от требований схемы и условий эксплуатации.
Производители и Datasheet
Выпуском стабилитрона Д814Д и его новой версии занимается российское предприятие АО «Орбита», расположенное в городе Саранск. Уникальная характеристика этого элемента заключается в том, что на российском рынке он доступен исключительно от данного производителя. Это предприятие имеет богатый опыт в области электроники и производства полупроводниковых компонентов, что гарантирует высокое качество и надёжность стабилитрона.
